點膠機,智能手機行業高速點膠機使用制程中常見缺陷問題與解決方案!

近兩年來，3C電子行業發展迅速，這一市場不僅引來國外企業的周密布防，而且也讓國內眾多行業企業有了新的機會。以最火的手機行業為例，目前我國手機制造巨頭當屬富士康、華為等，他們有意投入更多智能化制造設備，但由于手機等產品本身的周期屬性和生產工藝要求，現有的一些設備難以全面的、完整的、高性價比的替代人工，因此，在3C電子行業自動化的應用、改造潛力巨大，有很大的提升空間。

近幾年，智能手機產業發展的非常迅猛。處理器從單核心到十核心（雖然十核心處理器綜合性能不一定最牛逼）、屏幕也是一路飆到了4K分辨率以及曲面屏、攝像頭也動不動就是2000萬像素，甚至4100萬像素、還有指紋識別，HiFi等一系列的硬件技術都得到了巨大的提升，當然了現在的手機黑科技也是越來越牛逼了，越來越夢幻。

5G網絡全面鋪開

隨著經濟的飛速發展，制造行業對產品工藝要求的不斷提升，作為其重要的組成分自動點膠機逐漸成為工藝主打設備它的重要性毋庸置疑，不僅給企業節省成本，提升產品品質及生產效率，最重要的是開始告別傳統人工打膠作業方式。不過在日常使用中，使用久了各種問題也就來了。所以整理匯總了自動點膠機的常見問題與解決方案，方便大家在日常工作中對自動點膠機的熟練使用。

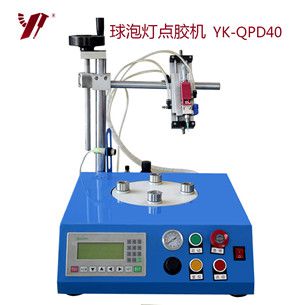

通常點膠機又稱涂膠機、滴膠機、打膠機等，是專門對流體進行控制，并將流體點滴、涂覆于產品表面或產品內部的自動化機器。點膠機主要用于產品工藝中的膠水、油漆以及其他液體精確點、注、涂、點滴到每個產品精確位置，可以用來實現打點、畫線、圓型或弧型。

閥體分解圖

各種溶濟、粘接劑、油漆、化學材料、固體膠等，包括硅膠、EMI導電膠、UV膠、AB膠、快干膠、環氧膠、密封膠、熱膠、潤滑脂、銀膠、紅膠、錫膏、散熱膏、防焊膏、透明漆、螺絲固定劑、木工膠、厭氧膠、亞克力膠、防磨膠、水晶膠、灌注膠、喇叭膠、瞬間膠、橡膠，油漆、搪瓷漆、亮漆、油墨、顏料等。

原因：自動點膠機針孔內未完全清洗干凈，貼片膠中混入雜質，有堵孔現象，不相容的膠水相混合，導致膠嘴出量偏少或者沒有膠點出來。

解決方法：換清潔的針頭，換質量較好的貼片膠，貼片膠牌號不應搞錯。

原因：點膠機使用的針頭口徑太小，過小的針頭會影響膠閥開始使用時的排氣泡動作，影響液體的流動造成背壓，結果導致膠閥關閉后不久形成滴漏的現象。

解決方法：只要更換較大的針頭即可解決這種問題。另外液體內空氣在膠閥關畢后會產生滴漏現象，最好是預先排除液體內空氣，或改用不容易含氣泡的膠，或先將膠離心脫泡后在使用。

原因：點膠機管路過長或者過窄，管口氣壓不足，點膠流速過慢。

解決方法：將點膠機管路從1/4”改為3/8”，管路若無需要應越短越好。另外還要改進膠口和氣壓，這樣就能加快流速。

原因：點膠機由于過大的流體壓力和加上過短的開閥時間，會有可能將空氣滲入液體內，造成氣泡的產生。

解決方法：降低流體壓力并使用錐形斜式針頭。

原因：點膠機儲存流體的壓力筒或空氣壓力不穩定，導致出膠不均勻，大小不一致。

解決方法：應避免使用壓力介于壓力表之中低壓力部分。膠閥控制壓力應至少60psi以上以確保出膠穩定。最后應檢查出膠時間，若小于15/1000秒會造成出膠不穩定，出膠時間越長出膠越穩定。

通常情況下低粘度的膠水多應用于大面積的涂抹，如覆膜，灌封，大面積粘接等中等粘度的膠水操作容易，適用于大多數的粘結，密封等操作，高粘度的膠水吐出較困難，流動性弱或幾乎無流動性，適用于圍堰，補強等。有些產品由于工藝的需求，必須要用到較高粘度的膠水，在點膠的過程中，由于粘度高，有時會拉絲，影響點膠的質量，及美觀度，那么如何解決拉絲呢？

如果公司對產品的品質要求非?？量痰脑?，可以從硬件方面考慮，點膠閥配備專門針對高粘度流體的閥，如進口螺桿閥，把膠水粘度值提供給廠商，廠商會針對膠水這個粘度的值，幫你配型，達到完美的點膠效果，當然，針對高粘度的螺桿閥，價格方面會比較貴，但它以完美的幫你解決拉絲現象。

 在打開膠頭時，由于膠頭出膠口與膠閥之間有段距離，這段之間沒有膠水，如果打開膠頭輸出口后，立即開始運動，會導致軌跡開始一小段缺膠。為防止這種情況，在開膠后，延遲一段時間，等待膠水流出，再執行后續的運動。這段延遲時間稱為開膠延時。

 在關閉膠頭后，膠頭出膠口與膠閥之間還有膠水未流完，如果在關閉膠頭后立即運動，可能形成膠水拖尾現象。為防止發生，在關閉膠頭后，延遲一段時間等待膠水流完，再執行后續動作。這段延遲時間稱為關膠延時。

 由于某些膠水的黏度較大，在勻速緩慢上抬一段距離才能將膠絲拉斷，不影響涂膠軌跡，這段距離稱為拉絲高度。

 當一段軌跡點膠結束后，空移至下一段軌跡的起點時，為了防止膠頭撞針，在結束點將膠頭上抬一段高度保證膠頭安全不撞針，再空移至下一段軌跡的起始點，這段高度稱為上抬高度。

 提前關膠”即提前關膠距離，是指在連續軌跡涂膠中，在到達終點之前先關閉膠頭，以余壓和余膠走完最后一段軌跡，避免結束段堆膠。這段軌跡的長度即“關膠距離”。

 在整個示教軌跡點膠結束后，為了方便取放工件、提高加工效率或者消除加工誤差，用戶可以設定膠頭移動至指定位置，或加工文件起點，或加工檔結束點，或復位，或進行檔連接。這個工程稱為結束動作。

 由于膠水黏度，在關膠后直接進行拉絲動作不能達到拉斷膠絲效果，或者拉出的膠絲形狀不符合要求。因此在關閉膠頭后，執行斜拉上抬動作為拉絲做準備

 可以試著將膠水加熱到一個適合的溫度，增加的膠水的流動性，也可從某種意義上解決拉絲！注意加熱的溫度不可過高！

以上內容就是關于自動點膠機常見故障原因及解決方法，相信大家都有了解了。自動點膠機這些常見問題可大可小，用戶只要掌握好正確解決方法就能快速解決這些問題。

智能手機行業精密點膠機品牌推薦：

axxon Au系列在線式高速點膠機

安達D822智能精密點膠機

GKG高速點膠機

DESEN高速點膠機

高速點膠機通用工藝：

底部填充、FPC封裝、手機邊框點熱熔膠、SMT點紅膠、LED lens點膠、IC邊緣封裝等。

另一種是底部填充工藝，這是將填充材料灌注入芯片與基板之間的空隙中，這是因?yàn)樾酒c基板材料之間膨脹系數不一致，而填充材料則能保護焊點不受這種應力的影響。還有是球狀封頂以及圍壩填充技術，這兩種技術是用覆蓋材料將已焊接的裸芯片加以封裝的工藝。

底部填充包封材料起初應用于提高早期氧化鋁(Al2O3)基材的倒裝芯片的可靠性。在芯片最外圍的焊點易疲勞而導致芯片功能失效。相對較小的硅片和基材間的熱膨脹差異是芯片在經受熱循環時產生這種問題的根源。這樣，熱循環的溫度范圍及循環的次數就決定了芯片的使用壽命。在芯片和基板間填充可固化的包封材料，可以很好地把熱膨脹差異帶來的集中于焊點周圍的應力分散到整個芯片所覆蓋的范圍。

幾乎所有這幾種封裝材料都需要很長的固化時間，所以用在線式連續生產的固化爐是不實際的，平時大家經常使用“批次烘爐”，但垂直烘爐的技術也趨于完善，尤其在加熱曲線比回流爐簡單時，垂直烘爐完全能夠勝任。垂直烘爐使用一個垂直升降的傳送系統作為“緩沖與累加器”，每一塊PCB都必須通過這一道工序循環。這樣的結果就是得到了足夠長的固化時間，而同時減少了占地面積。

垂直固化爐（代替?zhèn)鹘y(tǒng)隧道爐）
